4月26日，浙大杭州科創中心-乾晶半導體聯合實驗室宣布，他們成功生長出直徑為6英寸、厚度達100 mm的超厚碳化硅單晶！

聯合實驗室徐嶺茂研究員表示，“要知道碳化硅單晶的厚度一般約為15-30 mm，我們研究團隊通過對碳化硅單晶生長方法進行重大改進，終于生長出這個‘大塊頭’的碳化硅單晶！”

具體如何研制出這塊“超厚”的碳化硅單晶？聯合實驗室開展了“提拉式物理氣相傳輸法生長超厚碳化硅單晶的研究”，針對性解決了晶體的溫度梯度和應力控制等難題，具體來看：

● 通過提拉籽晶及已經生長的晶體，使晶體生長面始終處于一個合適的徑向溫度梯度下，形成有利于降低晶體應力的表面形態；

● 同時，維持晶體生長面與粉料之間的合適軸向溫度梯度，防止隨著晶體厚度的增加導致晶體生長速率大幅下降；

● 采用提拉式物理氣相傳輸法，最終成功生長出直徑為6英寸、厚度突破100 mm的碳化硅單晶。

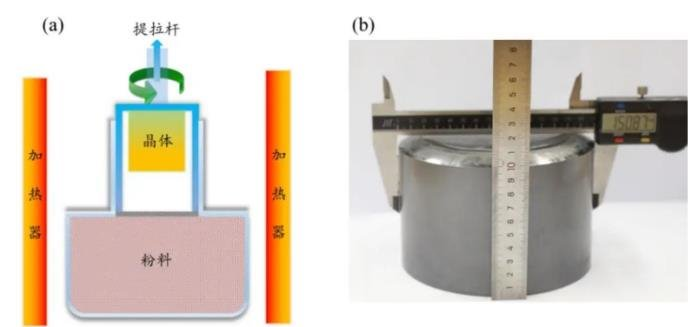

（a）提拉式物理氣相傳輸法生長SiC單晶的示意圖；（b）100 mm厚半導體SiC單晶

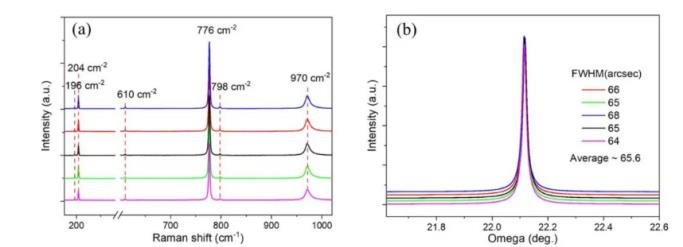

測試加工而得的襯底片的結果顯示，該超厚碳化硅單晶具有單一的4H晶型（圖2a）、結晶質量良好（圖2b），電阻率平均值不超過∼ 30 mΩ·cm。目前該研究團隊已就相關工作申請了2項發明專利。

（a）拉曼散射光譜；（b）(0004)面的X射線搖擺曲線

近年來，乾晶半導體在碳化硅單晶生長方面“光速”取得多個技術突破：

● 2021年9月，成功長出6英寸碳化硅單晶，并且實現了單晶生長到晶片加工全線跑通；

● 2022年7月，成功生長出了厚度達到50 mm的6英寸碳化硅單晶；

● 2023年5月，聯合實驗室采用PVT多段式電阻加熱策略成功研制出厚度達27毫米的8英寸n型碳化硅單晶錠，并加工獲得了8英寸碳化硅襯底片。

聯合實驗室表示，未來他們將繼續夯實針對半導體碳化硅單晶缺陷和雜質的基礎研究，開發碳化硅單晶生長的缺陷控制新工藝和摻雜新工藝，不斷提高超厚半導體碳化硅單晶的質量。
